WİFİ Tabanlı Arduino Mega + Atmega2560 + Esp8266 Kullanımı

WiFi Tabanlı Arduino MEGA'nın Özellikleri

  • Mikrodenetleyici : ATmega2560
  • Wi-Fi  : ESP8266
  • USB-TTL Dönüştürücü : CH340G
  • Güç Çıkışı : 5V-800mA
  • Güç Girişi USB : 5V (en fazla 500mA)
  • Güç Girişi VIN / DC Jakı : 9-24V
  • Güç Tüketimi : 5V 800mA
  • Lojik Gerilim Seviyesi : 5V
  • Kablosuz İnternet : Kablosuz 802.11 b / g / n 2,4 GHz
  • USB : Micro USB
  • Saat Frekansı : 16MHz
  • Çalışma Besleme Gerilimi : 5V
  • Dijital I / O : 54
  • Analog I / O : 16
  • Hafıza Boyutu : 256kb
  • Veri RAM Tipi / Boyutu : 8kb
  • Veri ROM Tipi / Boyutu : 4Kb
  • Arayüz Türü : Seri OTA
  • Çalışma Sıcaklığı : -40С ° / + 125С °
  • Uzunluk x Genişlik : 53,361 x 101.86mm
  • Anten : Dahili Harici Anten

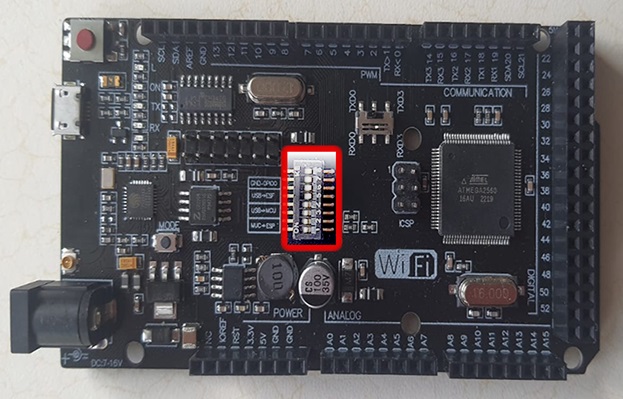

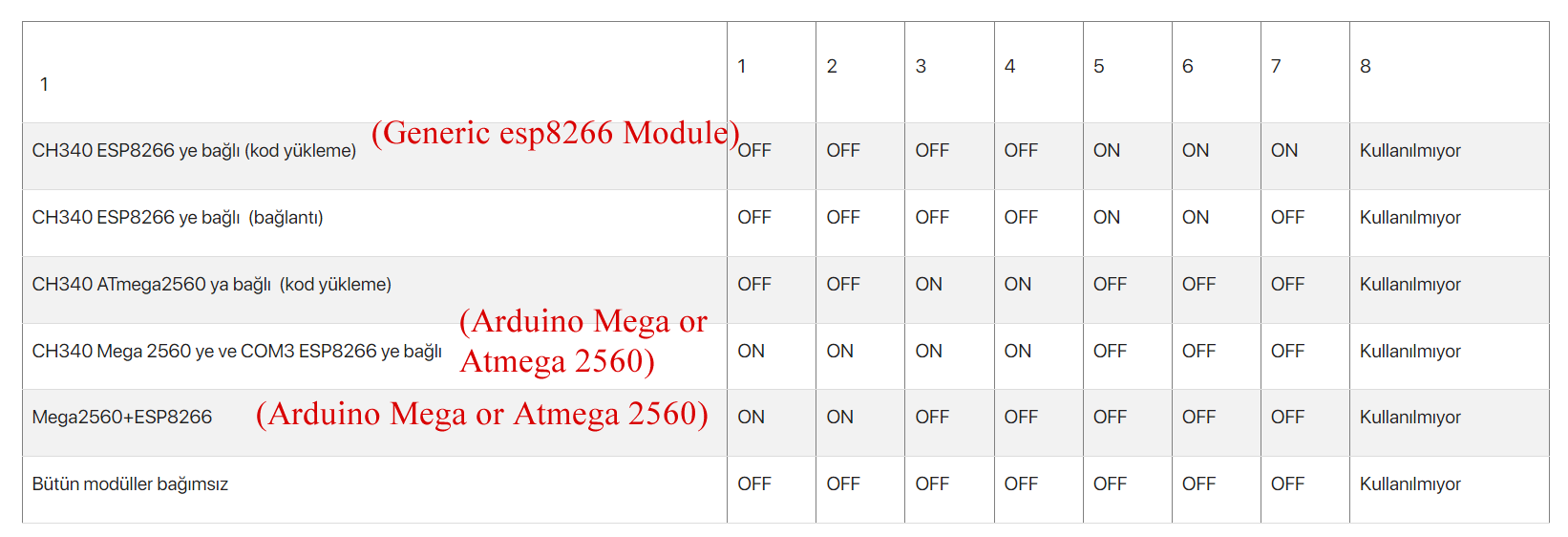

Arduino Mega + Wifi 8266 birçok özelliğe sahip gelişmiş bir karttır. Yaygın olarak ancak internette bu kartın kullanımı ile ilgili sınırlı bilgi bulunmaktadır. Özellikle switch kullanımı ile ilgili detaylı bilgi bulunmamaktadır. Ürün ilk alındığında tüm switchler off fonksiyonunda geliyor ve yazılan kodlar bir türlü yüklenmiyor. Kartı ilk aldığınızda switchlerin kontrol edilmesi gerekmektedir. Bunun için aşağıdaki tablonun dtaylı incelenmesi gerekiyor. Açık hale getirilen switchlere göre kart seçiminde farklılıklar olmaktadır. Görselde buna örnek verilmiştir.

Örnekler bölümünde Blink ile deneme yapabilirsiniz.

Bunun dışında Arduino ile çok farkı bulunmamaktadır.

Bana açıklamalar ESP8266'ya yükleme yaparken mode butonuna basılması gerektiği yazıyor, ama butona basmadan yazılan kodları yükleyebildim.



WiFi Tabanlı MEGA Ürün Özellikleri

  • Mikrodenetleyici : ATmega2560
  • Wi-Fi  : ESP8266
  • USB-TTL Dönüştürücü : CH340G
  • Güç Çıkışı : 5V-800mA
  • Güç Girişi USB : 5V (en fazla 500mA)
  • Güç Girişi VIN / DC Jakı : 9-24V
  • Güç Tüketimi : 5V 800mA
  • Lojik Gerilim Seviyesi : 5V
  • Kablosuz İnternet : Kablosuz 802.11 b / g / n 2,4 GHz
  • USB : Micro USB
  • Saat Frekansı : 16MHz
  • Çalışma Besleme Gerilimi : 5V
  • Dijital I / O : 54
  • Analog I / O : 16
  • Hafıza Boyutu : 256kb
  • Veri RAM Tipi / Boyutu : 8kb
  • Veri ROM Tipi / Boyutu : 4Kb
  • Arayüz Türü : Seri OTA
  • Çalışma Sıcaklığı : -40С ° / + 125С °
  • Uzunluk x Genişlik : 53,361 x 101.86mm
  • Anten : Dahili Harici Anten
